数据采集与监控系统

数据采集与监控系统是对车间里所有PLC系统（空调系统、除尘系统、破碎机、水碎、自动装袋、自动装箱、自动入库）进行实时监控、信息共享、数据记录、统一调度、集中控制（单体目标控制，如启动、停止、目标设定值）。中央控制器（采用***品牌)设备监控系统监控设备，做出预警判断，完成监控大数据采集、数据转化、数据分析，统一的用户视图及看板展示。

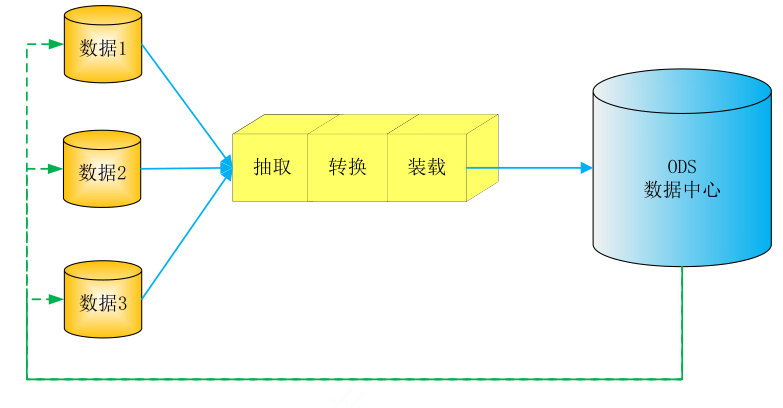

数据中心系统设计

一、控制范围

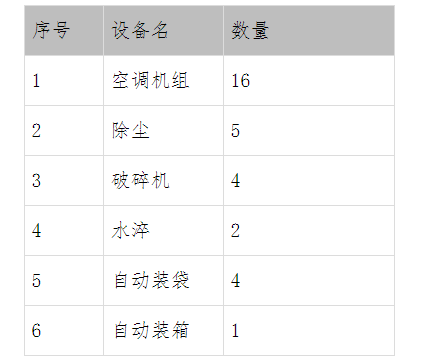

1、集中监控的子系统设备如下表。

上表中的设备主控PLC采用PROFIENT环网进行通讯。

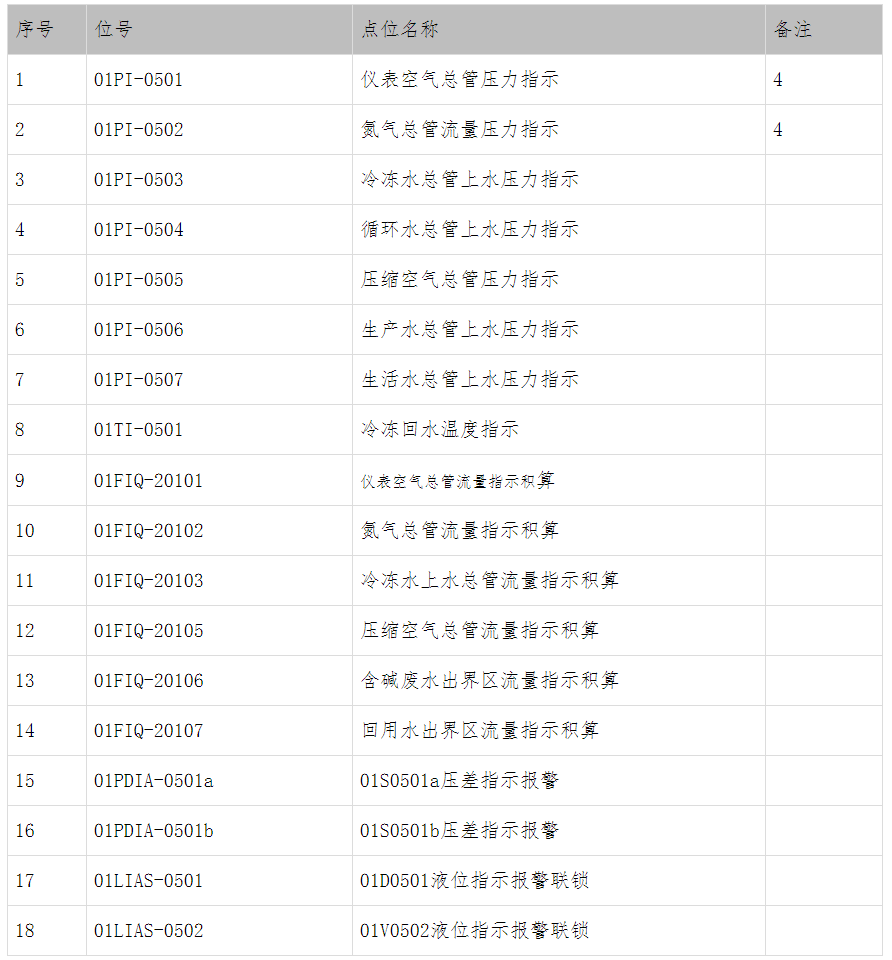

2、直接接入主控PLC的I/O如下表。

二、网络布局

1、设备监控系统采用独立的网络系统。

2、具备以太网通讯的子系统（设备）接入现场交换机后，再连接到数据间的PLC。

3、不具备以太网通讯的子系统（设备）采用RS485双绞屏蔽线连接到数据间。

4、数据间设有2台计算机，此计算计可访问整理信息系统又可以对整理车间的设备进行监控。

三、硬件配置

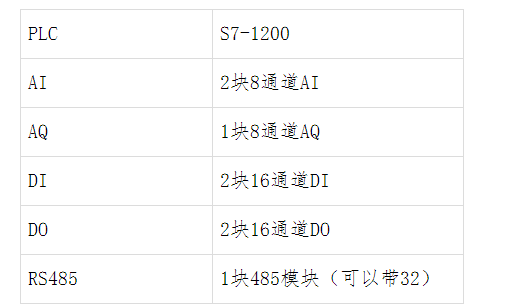

1、主控PLC配置要求：

注：以上按实际需求配置

四、软件的组成

系统软件，按使用设备分为三部分：“服务器软件”、“客户机软件”和“PDA应用程序（APP）”。按功能分为：“信息管理”、“业务处理”和“查询与显示”三个模块。

五、电子标签信息

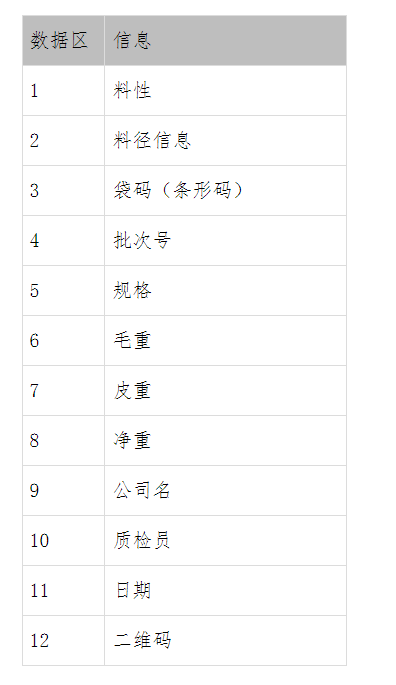

电子标签信息举例如下表，信息录入软件，获取“炉批次号”，选择“料性”，录入“员工号”、“质量员”等信息，（因RFID标签支持最大内存为512bit，因此只能通过代号关联RFID标签，将新增属性写入数据库，等待其它系统读取）将信息转换成对应的数字代号。
